Vergleich der Kerndifferenzen
Die Unterscheidung zwischen flammwidrigen und feuerfesten Kabeln ist für die Wahl des richtigen Kabeltyps für Brandschutzszenarien von entscheidender Bedeutung. Die folgende Tabelle vergleicht diese beiden Kabeltypen anhand der wichtigsten Eigenschaften:
| Attribut | Flammwidriges Kabel (ZR) | Feuerbeständiges Kabel (NH) |
|---|---|---|
| Feuerschutz Zielsetzung | Flammenausbreitung verhindern | Aufrechterhaltung der Schaltkreisintegrität unter Beschuss |
| Prüfung Standard | GB/T 18380, IEC 60332 | GB/T 19216, BS 6387 |
| Temperaturbeständigkeit | Kurzzeitig bis zu 750°C | Bis zu 950-1000°C für 90-180 Min. |
| Isoliermaterial | PVC, LSZH | Glimmerband + XLPE oder ähnlich |
| Rauch und Toxizität | Niedrig mit LSZH | Niedrig mit LSZH + Glimmer |
| Typische Anwendungen | Öffentliche Räume, grundlegende Stromleitungen | Notfallsysteme, Feuerlöschpumpen, Alarmkreise |
Selektionslogik für Brandsicherheitsszenarien
Bei der Auswahl von Kabeln für den Brandschutz ist die entscheidende Frage, ob das Kabel während eines Brandes weiter funktionieren muss. In kritischen Systemen wie Feuerlöschpumpen, Rauchabzugsgebläsen, Notbeleuchtung und Feuermeldern sind **brandbeständige Kabel (Typ NH)** aufgrund ihrer Fähigkeit, die Integrität der Stromkreise unter extremer Hitze aufrechtzuerhalten, von wesentlicher Bedeutung. Dadurch wird sichergestellt, dass lebensrettende Systeme während der Evakuierung aktiv bleiben.
Umgekehrt sind **flammwidrige Kabel (Typ ZR)** ausreichend, wenn der Betrieb des Kabels während eines Brandes nicht erforderlich ist, aber die Ausbreitung der Flammen unbedingt verhindert werden muss. Dies gilt für allgemeine Verteilungsstromkreise, öffentliche Bereiche und vertikale Schächte, in denen die Kontrolle der Flammenausbreitung entscheidend ist. LSZH-Varianten (Low-Smoke-Zero-Halogen) werden für geschlossene Gebäude mit hohem Personenaufkommen empfohlen, um toxischen Rauch während eines Brandes zu reduzieren.
Vergleich der wichtigsten Leistungstests
| Prüfgegenstand | Flammwidriges Kabel | Feuerfestes Kabel |
|---|---|---|
| Flammentest | IEC 60332-1/3 | IEC 60332-1/3 |
| Feuer mit Kraft | Nicht erforderlich | BS 6387 CWZ |
| Rauch- und Halogenprüfung | IEC 61034, IEC 60754 | IEC 61034, IEC 60754 |

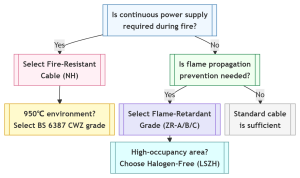

Auswahl Entscheidungsbaum
Anwendungsbeispiele
Feuerbeständige Kabel werden häufig in U-Bahn-Systemen und Feueralarmschleifen verwendet; flammwidrige Kabel werden häufig in Bürogebäuden, Krankenhäusern und Einkaufszentren für die allgemeine Stromversorgung und Beleuchtung installiert.
