Significado físico y fórmula de derivación de la impedancia característica (normalmente 50Ω/75Ω)
La impedancia característica es un parámetro eléctrico clave de los cables coaxiales, que representa la relación entre la tensión y la corriente en una línea portadora de señales en condiciones estacionarias. Afecta a la eficacia de transmisión de la señal, la reflexión y las pérdidas. La fórmula de la impedancia característica (Z0) de un cable coaxial se obtiene como:
Z0 = (60/√εr) × ln(D/d),

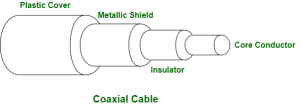

donde εr es la constante dieléctrica, D es el diámetro interior de la pantalla y d es el diámetro exterior del conductor interior.
¿Por qué la densidad de la espuma de la capa aislante y la concentricidad del conductor afectan a la estabilidad de la impedancia?

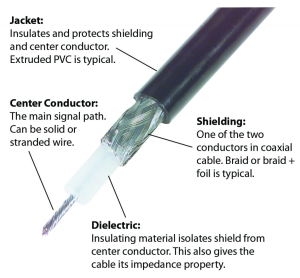

La capa aislante de espuma de los cables coaxiales contiene huecos llenos de gas que reducen la constante dieléctrica (εr), mejorando la transmisión de señales de alta frecuencia. Sin embargo, si la densidad de la espuma no es uniforme, la constante dieléctrica fluctúa, provocando variaciones de impedancia a lo largo del cable. Del mismo modo, la concentricidad del conductor -es decir, la separación uniforme entre el conductor interno y el blindaje externo- es crucial. Cualquier desviación fuera del centro altera la relación de diámetro efectivo (D/d), lo que afecta directamente a la impedancia característica según la fórmula. Incluso pequeños problemas de concentricidad pueden provocar reflexiones de la señal, degradación o transmisiones desajustadas, especialmente en aplicaciones de alta velocidad y alta frecuencia. Por ello, el control preciso tanto de la densidad de la espuma como de la concentricidad es esencial para mantener una impedancia constante.
Retos de los procesos de control de la impedancia
Lograr un control preciso de la impedancia en los cables coaxiales plantea varios retos de fabricación. En primer lugar, mantener una densidad constante de la espuma durante la extrusión exige un estricto control del proceso, ya que incluso pequeñas fluctuaciones de la presión del gas o de la temperatura pueden afectar a la uniformidad del aislamiento. En segundo lugar, lograr una excelente concentricidad del conductor exige una alineación de alta precisión durante la alimentación y el revestimiento del conductor. Las variaciones en este sentido afectan directamente a la uniformidad de la impedancia. En tercer lugar, las diferencias en los lotes de material, como la pureza del cobre o la consistencia dieléctrica, pueden alterar sutilmente las propiedades electromagnéticas del cable. Además, durante las largas series de producción, el desgaste mecánico o los cambios ambientales pueden provocar una desviación gradual de los parámetros. Todos estos factores requieren sistemas de control y retroalimentación en tiempo real para garantizar que la impedancia se mantiene dentro de unos estrictos límites de tolerancia.
Demanda de cables coaxiales con control de impedancia en diversas industrias
El control preciso de la impedancia es fundamental en sectores como las telecomunicaciones, la industria aeroespacial, la defensa, la imagen médica y la radiodifusión. En estos campos, la integridad de la señal, el rendimiento en alta frecuencia y la compatibilidad electromagnética son esenciales. Los cables coaxiales con impedancia controlada garantizan una transmisión con bajas pérdidas y una reflexión de la señal reducida, lo que permite un funcionamiento fiable en sistemas de misión crítica.
El control estricto de la impedancia aumenta los costes pero reduce las tasas de fallos. Diferencias entre aplicaciones de consumo (±10%) y militares (±2%)
Un control más estricto de la impedancia requiere técnicas de producción y pruebas de calidad más avanzadas, lo que conlleva un aumento de los costes. Sin embargo, reduce significativamente la degradación de la señal y los fallos del equipo. Los cables de consumo suelen permitir una variación de ±10%, suficiente para aplicaciones básicas. En cambio, los sistemas militares y aeroespaciales suelen exigir una precisión de ±2% para garantizar una fidelidad óptima de la señal, especialmente en condiciones ambientales adversas.
Recomendaciones para los clientes
Elija la tolerancia de impedancia en función de los requisitos de la aplicación. Para sistemas de alta fiabilidad, invierta en cables con un control más estricto y certificaciones verificadas.
