¿Las curvas cerradas de los cables ponen en peligro su proyecto y su presupuesto?
Cuando un cable Si se dobla demasiado, los hilos de cobre pueden sufrir microfracturas, el aislamiento puede agrietarse y el apantallamiento puede deformarse, lo que provoca una acumulación de calor, pérdida de señal y fallos prematuros. Esto se traduce en tiempos de inactividad, repetición de trabajos e inspecciones fallidas. La solución es sencilla: diseñe e instale el cable con las características correctas. radio de curvatura del cable. Como empresa con sede en China Fabricante y Mayorista de hasta 500 kV de potencia cableQRUNNING ofrece Personalizable OEM/ODM, certificados comprobables y plazos de entrega fiables con 10 líneas de producción (200 millones de metros de capacidad). Ayudamos a los compradores y contratistas de Vietnam y otros países a obtener las especificaciones -y el rendimiento- correctas a la primera.
En radio de curvatura del cable es la curva más pequeña a cable puede formarse con seguridad sin sufrir daños. Respetarlo preserva la integridad eléctrica, facilita la instalación y evita fallos costosos, problemas de inspección y reclamaciones de garantía.
Siga leyendo para conocer fórmulas claras, casos de uso reales, reglas prácticas de normas como la NECy consejos de un experto Proveedor.
Cómo calcular el radio de curvatura de un cable

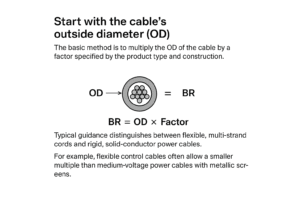

Empiece por el diámetro exterior (DE) del cable
El método básico consiste en multiplicar el OD de la cable por un factor especificado por el tipo de producto y su construcción. La orientación típica distingue entre cables flexibles de múltiples hebras y cables de alimentación rígidos de conductores sólidos. Por ejemplo, los cables de control flexibles suelen permitir un múltiplo menor que los cables de alimentación de media tensión con pantallas metálicas. Compruebe siempre la hoja de datos del fabricante; si se indica un intervalo (por ejemplo, estático frente a dinámico), utilice el valor más estricto durante la instalación para evitar una flexión excesiva en los puntos de tracción.
Aplicaciones estáticas frente a dinámicas
Radio de curvatura estático se aplica una vez que el cable está instalado y no se mueve; radio de curvatura dinámico se aplica cuando el cable se flexiona durante el funcionamiento. Los factores dinámicos suelen ser mayores porque el movimiento cíclico acelera la fatiga. Durante la tracción, utilice diámetros de polea y radios de entrada generosos, y guíe el cable de modo que la flexión se produzca progresivamente, no en un único borde afilado.
Ejemplo rápido de flujo de trabajo
1) Identifique el diámetro exterior del cable a partir de la ficha técnica. 2) Determine el multiplicador para la instalación y para el servicio (estático/dinámico). 3) Calcular Radio mínimo de curvatura = DE × Multiplicador. 4) Compruebe que las esquinas de las bandejas, los barridos de los conductos, los diámetros de los tambores y los kits de terminación superan este radio. 5) Documente el valor en su declaración de método para que el personal pueda medirlo in situ con una plantilla de radio o una cinta.
¿Dónde se utilizan cables con un radio de curvatura reducido?
Espacios compactos que exigen fiabilidad
Las industrias a menudo exigen armarios más pequeños y un tendido más denso. La robótica, las máquinas-herramienta, los ascensores y los pórticos móviles necesitan cables que recorran caminos estrechos y sobrevivan al movimiento constante. En los centros de datos y la maquinaria de los fabricantes de equipos originales, el elevado número de E/S obliga a utilizar armarios con curvas pequeñas detrás de las puertas y en los conductos. En estos casos, la selección de construcciones diseñadas para curvas más cerradas -conductores de trenzado fino, aislamiento adecuado, apantallamiento optimizado y robustas cubiertas exteriores- mantiene estable el rendimiento sin tener que recurrir a armarios sobredimensionados.
Realidades de la instalación en las obras
En la construcción, las curvas se acumulan en los giros de las bandejas, las contrahuellas y los prensaestopas de entrada. El uso de accesorios homologados de fábrica (barredoras, monturas, rodillos) evita los dobleces. Para los proyectos energéticos en mercados en desarrollo -nuestros principales destinos de exportación- la logística a veces impone tambores más pequeños o la manipulación manual; planificar la radio de curvatura del cable Junto con el tamaño del tambor y la ruta de tiro se evitan improvisaciones sobre el terreno que pueden mellar el aislamiento y anular las garantías. QRUNNING proporciona recomendaciones sobre el tambor y el plan de tracción con cada envío importante para ayudar a su equipo a mantener el radio correcto desde la descarga hasta la terminación.
Importancia de respetar las especificaciones del radio de curvatura
Consecuencias eléctricas, mecánicas y de conformidad
Un doblado excesivo puede diluir el aislamiento en el arco exterior y comprimirlo en el arco interior, desplazando la posición del conductor y aumentando la tensión eléctrica local, lo que resulta especialmente crítico a tensiones elevadas. Desde el punto de vista mecánico, las curvas cerradas y repetidas deforman el cobre o el aluminio, provocando su endurecimiento y, en última instancia, la rotura del conductor. En cuanto a la instrumentación y los datos, la geometría deformada cambia la impedancia, aumenta la diafonía y degrada el apantallamiento, lo que provoca fallos intermitentes que son costosos de diagnosticar. Desde el punto de vista de la conformidad, las inspecciones se centran en la mano de obra: ignorar los radios especificados puede provocar repeticiones, retrasos en los plazos o fallos en las pruebas de aceptación.
Impacto de la adquisición y la garantía
Las especificaciones suelen fijar el radio mínimo en la orden de compra. Si los instaladores sobrepasan los límites, la responsabilidad puede pasar del contratista al proveedor. Como experto Proveedor y FabricanteEl radio de curvatura mínimo se incluye en las fichas técnicas y en las etiquetas de las cajas. Personalizable clase de filamento, diseño de pantalla o compuesto de cubierta para satisfacer sus limitaciones de trazado sin comprometer la vida útil. Este equilibrio protege tanto su presupuesto como la reputación de su proyecto.
¿Cuál es el código NEC para el radio de curvatura de los cables?
Cómo aborda las curvas el NEC
En NEC (Código Eléctrico Nacional) aborda dos ideas relacionadas. En primer lugar, exige espacio para doblar alambres en armarios, cuadros y cajas para que los conductores puedan entrar y terminar sin deformaciones bruscas; estos artículos prescriben distancias mínimas basadas en el tamaño del conductor y la potencia del equipo. En segundo lugar, en el caso de los cables y conductores, el NEC espera que los instaladores sigan las siguientes pautas radio de curvatura mínimo especificado por el fabricante y cualquier listado de equipos o norma de producto aplicable (por ejemplo, para accesorios de media tensión o sistemas de bandejas). En la práctica, esto significa: dimensionar los armarios según las tablas NEC, seleccionar accesorios compatibles con los tamaños de los conductores y no forzar nunca un cable por debajo del radio impreso o publicado por el fabricante.
Consejos prácticos para contratistas y compradores
Durante el diseño, compruebe que las curvas de los conductos, los giros de las bandejas portacables y los kits de terminación elegidos superan el radio de curvatura requerido. Durante la instalación, utilice rodillos o poleas de diámetro adecuado y proteja los bordes con silletas de radio. Para la inspección, tenga a mano las hojas de datos para demostrar a la autoridad competente que sus curvas cumplen tanto los requisitos de radio de curvatura como los de diámetro. NECy la especificación de radio de curvatura del producto. QRUNNING puede proporcionar cartas de conformidad y datos de ensayo previa solicitud para agilizar las homologaciones.
Cables que cumplen los requisitos de radio de curvatura
Por qué QRUNNING encaja en proyectos en Vietnam y más allá
Como B2B Mayorista y Fabricante con más de 30 años de experiencia, suministramos energía de hasta 500 kV cable con control de calidad auditado, certificación auténtica y ETD/ETA fiable. Las 10 líneas de nuestra fábrica admiten grandes pedidos con plazos de entrega estables, y nuestro equipo de ingeniería le ayuda a equilibrar el radio de curvatura, la ampacidad y el presupuesto. ¿Necesita un trazado más ajustado? Pregunte por Personalizable clases de filamentos, opciones de armadura y materiales de chaqueta que alcancen su objetivo radio de curvatura del cable sin sacrificar la esperanza de vida.
Resumen
Respetar la radio de curvatura del cable para proteger el rendimiento, superar las inspecciones y evitar tiempos de inactividad. Elija diseños adaptados a su trazado, siga las NEC y los límites del fabricante, y asociarse con una Proveedor para obtener resultados fiables.
