Choisissez-vous le bon câble pour votre projet d’alimentation électrique ?
Vous êtes-vous déjà demandé si un câble basse tension ou un câble moyenne tension est le bon choix pour votre projet ? De nombreux entrepreneurs, distributeurs et entreprises d’ingénierie sont confrontés à ce défi précis lorsqu’ils planifient des systèmes électriques. Choisir le mauvais câble peut entraîner une transmission d’énergie inefficace, une surchauffe, une chute de tension inattendue, voire des risques pour la sécurité dans les grandes installations. Ces problèmes découlent souvent d’une mauvaise compréhension la structure du câble, la distance de transmission et des composants de protection tels que le écran métallique. La bonne nouvelle, c’est qu’avec les bonnes connaissances techniques et un fabricant, ces problèmes peuvent être évités. Chez QRUNNING, un professionnel fournisseur et grossiste fort de plus de 30 ans d’expérience dans la fabrication, nous proposons des produits de haute qualité et personnalisable des solutions de câbles d’alimentation conçues pour répondre aux exigences des réseaux électriques, de la construction et de l’industrie.
Les câbles basse tension fonctionnent généralement en dessous de 1kV et sont largement utilisés dans les bâtiments et les systèmes industriels, tandis que les câbles moyenne tension gèrent 1kV–35kV pour les réseaux de distribution électrique. Les principales différences résident dans l’épaisseur de l’isolation, les couches de protection et la présence d’un écran métallique, qui assure la stabilité électrique et la sécurité.
Comprendre ces différences aide les acheteurs, les entrepreneurs et les ingénieurs à choisir la solution de câble adaptée. Les sections suivantes expliquent les limites de distance, les composants de protection et les différences structurelles entre ces câbles d’alimentation essentiels.
À quelle distance peut-on faire passer un câble basse tension ?
La distance maximale qu’un câble basse tension peut parcourir dépend de plusieurs facteurs techniques, notamment la section du conducteur, le courant de charge, l’environnement d’installation et la chute de tension admissible. Dans la conception électrique générale, les ingénieurs visent à maintenir la chute de tension en dessous de 3–5% afin de préserver l’efficacité du système.
Par exemple, un circuit basse tension fonctionnant à 400V peut ne parcourir que quelques centaines de mètres avant que la chute de tension ne devienne excessive. L’augmentation de la section du conducteur peut prolonger considérablement la distance admissible. Un conducteur plus épais réduit la résistance électrique, ce qui permet au câble de transmettre l’énergie plus efficacement sur de plus longues distances.
Sur les grands chantiers ou dans les installations industrielles, les ingénieurs calculent souvent soigneusement la longueur des câbles afin d’éviter les pertes d’énergie et la surchauffe. Cela est particulièrement important lorsque le câble alimente des moteurs, des machines lourdes ou des systèmes d’éclairage sur de longues distances. Un professionnel fabricant peut aider les acheteurs à choisir la section du conducteur et la classe d’isolation adaptées à chaque application.
En tant que fabricant leader de câbles fournisseur, QRUNNING propose une large gamme de personnalisable spécifications de câbles basse tension conçues pour les entreprises de construction, les distributeurs électriques et les entrepreneurs en ingénierie énergétique. Nos lignes de production garantissent une qualité stable et une livraison fiable pour les commandes en gros grossiste .
Qu'est-ce que l'écran métallique dans les câbles moyenne tension ?
Une caractéristique clé qui distingue câble moyenne tension le design est la présence d'un écran métallique. Ce composant joue un rôle crucial dans le maintien de la sécurité électrique et de la stabilité du système pendant la transmission d'énergie à haute tension.
L'écran métallique est généralement fabriqué à partir de ruban en cuivre, de fil de cuivre ou de couches d'aluminium entourant l'isolant du cœur du câble. Son objectif principal est de contrôler la distribution du champ électrique autour du conducteur et de prévenir le stress électrique pouvant endommager l'isolant.
Sans écran métallique, les câbles moyenne tension pourraient subir des champs électriques inégaux entraînant des décharges partielles, une défaillance de l'isolant ou une dégradation de la performance à long terme. L'écran fournit également un chemin pour le courant de défaut et améliore le blindage électromagnétique, protégeant ainsi les équipements voisins des interférences.
Dans les réseaux modernes de distribution d'énergie, notamment ceux alimentant des sous-stations ou des réseaux industriels, l'écran métallique est considéré comme une partie critique de l'ensemble. la structure du câble. Fiable fabricants garantit une installation précise de cette couche pendant la production pour maintenir une qualité et une performance électrique constantes.
Qu'est-ce qui distingue les structures de câbles Basse Tension et Moyenne Tension ?
La différence la plus importante entre câble basse tension et câble moyenne tension réside dans leur interne. la structure du câble. Bien que les deux types incluent des conducteurs et de l'isolant, les câbles moyenne tension nécessitent des couches supplémentaires pour gérer un stress électrique plus élevé.
Un câble basse tension typique comprend généralement un conducteur, une couche d'isolant, des matériaux de remplissage, une gaine intérieure et une enveloppe protectrice extérieure. Cette structure relativement simple est suffisante pour la distribution d'énergie dans les bâtiments résidentiels, les installations commerciales et les environnements industriels légers.

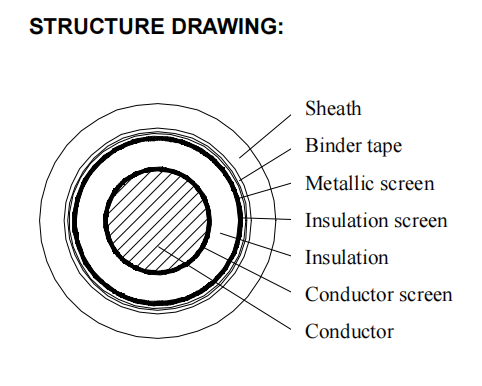

En revanche, les câbles moyenne tension ont une structure plus complexe conçue pour garantir la fiabilité à long terme dans les réseaux électriques. En plus du conducteur et de l'isolant, ils incluent des écrans de conducteur, des écrans d'isolant, et le précédemment mentionné. écran métallique. Ces couches supplémentaires aident à contrôler le champ électrique et à prévenir la défaillance de l'isolant dans des conditions de tension plus élevées.
Les câbles moyenne tension peuvent également inclure des matériaux anti-humiidité, une protection blindée et des gaines extérieures spécialisées selon les exigences d'installation telles que les systèmes souterrains, les sous-stations ou les projets de réseau électrique.
Pour les entrepreneurs et les distributeurs achetant à partir d'un câble grossiste, comprendre ces différences structurelles est essentiel lors de la sélection du bon type de câble. Travailler avec un professionnel expérimenté fournisseur garantit que les câbles respectent les normes internationales et les spécifications des projets.
Conclusion
Les deux câble basse tension et câble moyenne tension jouent des rôles essentiels dans les systèmes de puissance modernes. Comprendre leurs limites de transmission, la protection écran métallique, et les différences dans la structure du câble aide les ingénieurs et les acheteurs à choisir des solutions fiables et efficaces pour une distribution électrique sécurisée.
